Как определить резьбу фитинга РВД
Пошаговая методика измерения и таблица соответствия размеров резьбы для всех основных стандартов фитингов — DK, DKOL/DKOS, BSP, JIC, ORFS, SF, NPTF, DKI, JIS.
Зачем правильно определять резьбу
Разнообразие стандартов фитингов для РВД связано с тем, что гидравлические узлы разрабатывались в разных странах и под разное оборудование. Зная только страну производства техники, нельзя однозначно сказать, какой стандарт фитингов на ней установлен — заводы часто комбинируют узлы разного происхождения. Поэтому на одном рукаве с разных сторон могут встречаться разные стандарты, а ошибка в определении резьбы приводит к негерметичному соединению, протечкам и повторному заказу.
Определение типа резьбы

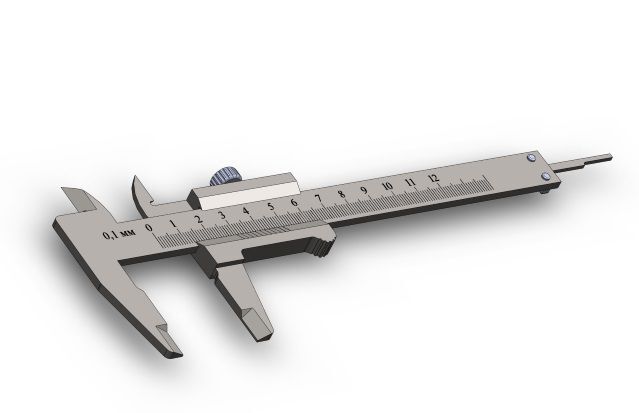

На глаз резьбы разных стандартов часто выглядят практически одинаково, поэтому визуально определить тип резьбы почти невозможно. Чтобы точно установить параметры резьбы фитинга, понадобятся два инструмента: штангенциркуль и резьбомер / набор резьбовых шаблонов.
Резьбомеры бывают двух видов:
Для метрических резьб с углом профиля 60°. На каждой гребёнке выбита цифра — шаг резьбы в миллиметрах.
Для дюймовой и трубной резьбы с углом профиля 55°. Гребёнка показывает число шагов на длине 25,4 мм (1 дюйм).
Таблица соответствия размеров резьбы
По измеренному наружному (Ш) или внутреннему (Г) диаметру и количеству витков на дюйм найдите строку в таблице — она покажет, к какому стандарту относится резьба.
| Наружный диаметр Ш, мм |
Внутренний диаметр Г, мм |
Витков/ дюйм |
Ду (DASH) |
DK/DKOL/ DKOS |
BSP | JIC | NPTF/NPSM | SAE | ORFS |
|---|---|---|---|---|---|---|---|---|---|
| 9,6 | 8,6 | 28 | 5 (-3) | — | 1/8 | — | — | 3/8-24 | — |
| 9,7 | 8,6 | 27 | 5 (-3) | — | — | — | 1/8-27 | — | — |
| 10,0 | 9,0 | — | 5 (-3) | 10 x 1 | — | — | — | — | — |
| 10,0 | 8,5 | — | 5 (-3) | 10 x 1,5 | — | — | — | — | — |
| 11,1 | 9,7 | 20 | 6 (-4) | — | — | 7/16-20 | — | 7/16-20 | 7/16-20 |
| 12,0 | 10,4 | — | 6 (-4) | 12 x 1,5 | — | — | — | — | — |
| 12,7 | 11,3 | 20 | 8 (-5) | — | — | 1/2-20 | — | 1/2-20 | 1/2-20 |
| 13,2 | 11,4 | 19 | 6 (-4) | — | 1/4 | — | — | — | — |
| 13,1 | 11,4 | 18 | 6 (-4) | — | — | — | 1/4-18 | — | — |
| 14,0 | 12,9 | — | 6 (-4) | 14 x 1 | — | — | — | — | — |
| 14,0 | 12,5 | — | 6 (-4) | 14 x 1,5 | — | — | — | — | — |
| 14,3 | 12,8 | 18 | 10 (-6) | — | — | 9/16-18 | — | — | 9/16-18 |
| 15,9 | 14,6 | 18 | 10 (-6) | — | — | — | — | 5/8-18 | — |
| 16,0 | 15,0 | — | 10 (-6) | 16 x 1 | — | — | — | — | — |
| 16,0 | 14,4 | — | 10 (-6) | 16 x 1,5 | — | — | — | — | — |
| 16,7 | 14,9 | 19 | 10 (-6) | — | 3/8 | — | — | — | — |
| 16,6 | 14,9 | 18 | 10 (-6) | — | — | — | 3/8-18 | — | — |
| 18,0 | 16,5 | — | 10 (-6) | 18 x 1,5 | — | — | — | — | — |
| 19,1 | 17,6 | 16 | 12 (-8) | — | — | 3/4-16 | — | 3/4-16 | 3/4-16 |
| 20,0 | 18,5 | — | 12 (-8) | 20 x 1,5 | — | — | — | — | — |
| 20,9 | 18,5 | 14 | 12 (-8) | — | 1/2 | — | 1/2-14 | — | — |
| 22,0 | 20,5 | — | 12 (-8) | 22 x 1,5 | — | — | — | — | — |
| 22,1 | 20,4 | 14 | 16 (-10) | — | — | 7/8-14 | — | 7/8-14 | 7/8-14 |
| 22,8 | 20,7 | 14 | 16 (-10) | — | 5/8 | — | — | — | — |
| 24,0 | 22,5 | — | 12 (-8) | 24 x 1,5 | — | — | — | — | — |
| 26,0 | 24,5 | — | 16 (-10) | 26 x 1,5 | — | — | — | — | — |
| 26,4 | 24,1 | 14 | 19 (-12) | — | 3/4 | — | 3/4-14 | — | — |
| 26,9 | 25,4 | 14 | 19 (-12) | — | — | — | — | 1 1/16-14 | — |
| 26,9 | 24,9 | 12 | 19 (-12) | — | — | 1 1/16-12 | — | — | 1 1/16-12 |
| 27,0 | 25,4 | — | 16 (-10) | 27 x 1,5 | — | — | — | — | — |
| 27,0 | 24,9 | — | 16 (-10) | 27 x 2 | — | — | — | — | — |
| 30,0 | 28,4 | — | 19 (-12) | 30 x 1,5 | — | — | — | — | — |
| 30,0 | 27,7 | 12 | 19 (-12) | — | — | 1 3/16-12 | — | — | — |
| 30,0 | 27,9 | — | 19 (-12) | 30 x 2 | — | — | — | — | — |
| 33,0 | 31,0 | — | 19 (-12) | 33 x 2 | — | — | — | — | — |
| 33,2 | 30,3 | 11 | 25 (-16) | — | 1 | — | — | — | — |
| 33,3 | 31,3 | 12 | 25 (-16) | — | — | 1 5/16-12 | — | 1 5/16-12 | 1 5/16-12 |
| 33,4 | 30,3 | 11 ½ | 25 (-16) | — | — | — | 1-11 ½ | — | — |
| 36,0 | 34,4 | — | 19 (-12) | 36 x 1,5 | — | — | — | — | — |
| 36,0 | 33,9 | — | 19 (-12) | 36 x 2 | — | — | — | — | — |
| 41,3 | 39,2 | 12 | 32 (-20) | — | — | 1 5/8-12 | — | 1 5/8-12 | 1 5/8-12 |
| 41,9 | 38,9 | 11 | 32 (-20) | — | 1¼ | — | — | — | — |
| 42,0 | 39,9 | — | 25 (-16) | 42 x 2 | — | — | — | — | — |
| 42,0 | 39,2 | 11 ½ | 32 (-20) | — | — | — | 1¼-11½ | — | — |
| 45,0 | 42,8 | — | 32 (-20) | 45 x 2 | — | — | — | — | — |
| 47,6 | 45,6 | 12 | 38 (-24) | — | — | 1 7/8-12 | — | 1 7/8-12 | 1 7/8-12 |
| 47,8 | 44,8 | 11 | 38 (-24) | — | 1½ | — | — | — | — |
| 47,9 | 45,5 | 11 ½ | 38 (-24) | — | — | — | 1½-11½ | — | — |
| 48,0 | 45,8 | — | 32 (-20) | 48 x 2 | — | — | — | — | — |
| 52,0 | 49,9 | — | 32 (-20) | 52 x 2 | — | — | — | — | — |
| 59,6 | 56,6 | 11 | 50 (-32) | — | 2 | — | — | — | — |
| 59,7 | 57,0 | 11 ½ | 50 (-32) | — | — | — | 2-11½ | — | — |
| 63,5 | 61,5 | 12 | 50 (-32) | — | — | 2½-12 | — | 2½-12 | 2½-12 |
| 78,2 | 72,2 | 11 | 63 (-40) | — | 2½ | — | — | — | — |
| 87,9 | 84,9 | 11 | 76 (-48) | — | 3 | — | — | — | — |
